Hoe stem je een platenwarmtewisselaar af op het vermogen van een ketel of warmtepomp?

Warmtewisselaars zijn alomtegenwoordige, maar vaak onzichtbare apparaten die de fundering vormen van moderne techniek, industrie en comfort in het dagelijks leven. Van het aandrijven van centrale verwarmingssystemen in onze huizen, via het koelen van motoren in auto’s, tot complexe processen in raffinaderijen en chemische fabrieken – hun rol is van onschatbare waarde. Het begrijpen van hun werkingsprincipe is de sleutel tot het doorgronden van hoe we een van de meest waardevolle hulpbronnen efficiënt kunnen beheren: energie. Dit artikel vormt een uitgebreide bespreking van de mechanismen, types en toepassingen van warmtewisselaars, waarbij wordt uitgelegd hoe deze cruciale apparaten gecontroleerde overdracht van thermische energie mogelijk maken.

Inleiding: Wat is een warmtewisselaar en waarom is het cruciaal?

Warmtewisselaars zijn de fundering van vele technologische processen en energiesystemen. Hun veelzijdigheid en efficiëntie zorgen ervoor dat ze een cruciale rol spelen in de zoektocht naar duurzame ontwikkeling en optimalisatie van energieverbruik.

Definitie en basisfunctie van een warmtewisselaar

Het basisprincipe van een warmtewisselaar: twee media met verschillende temperaturen stromen door gescheiden kanalen, en warmte wordt overgedragen van het warmere medium naar het koudere medium door een warmtegeleidende scheidingswand, vertelt Bartosz Orlicki, eigenaar van de winkel Nordi Tec.

Eenvoudig gezegd is een warmtewisselaar een apparaat waarvan de hoofdtaak is om de overdracht (uitwisseling) van thermische energie tussen twee of meer vloeistoffen (media) met verschillende temperaturen mogelijk te maken. Een belangrijk kenmerk van de meeste warmtewisselaars is dat dit proces plaatsvindt zonder directe vermenging van deze media. Ze zijn van elkaar gescheiden door een vaste scheidingswand (bijvoorbeeld een pijpwand of plaat), waar warmte door geleid wordt. De basisfunctie komt neer op het realiseren van een van de twee doelen: het verwarmen van het koudere medium of het koelen van het warmere medium.

Het belang van warmtewisselaars in verschillende vakgebiedenHet belang van deze apparaten is enorm en omvat vrijwel elke tak van de economie. In de industrie (chemisch, petrochemisch, voedingsmiddelen) zijn ze essentieel voor het regelen van de temperatuur van reactoren, pasteurisatie, sterilisatie of condensatie van dampen. In de energiesector vormen ze een cruciaal onderdeel van elektriciteitscentrales (koeltorens van condensors, voorverwarmers van voedingswater). In de bouw zijn ze het hart van verwarmingssystemen (cv), voorbereiding van warm tapwater (twv), airconditioning en ventilatie met warmteterugwinning (recuperatie), waar ze de bedrijfskosten van gebouwen aanzienlijk verlagen.

Kort overzicht van de toepassingsdoelen

De toepassingsdoelen van warmtewisselaars zijn divers en hangen af van de specifieke kenmerken van het betreffende systeem. De belangrijkste zijn:

• Verwarming en koeling: Het aanpassen van de temperatuur van het medium aan de eisen van het proces of de behoeften van de gebruiker.
• Scheiding van kringen: Bescherming van gevoelige componenten (bijvoorbeeld een ketel in een verwarmingsinstallatie) tegen verontreinigingen of ongunstige werkparameters (bijvoorbeeld te hoge druk) in een andere kring.
• Warmteterugwinning (recuperatie): Het benutten van thermische energie uit afvalmedium (bijvoorbeeld hete rookgassen, gebruikte ventilatielucht) om vers medium voor te verwarmen, wat leidt tot enorme energiebesparingen.
• Temperatuurregeling: Het handhaven van een constante, nauwkeurige temperatuur in kritische industriële processen.

Basismechanismen van warmteoverdracht

De efficiëntie van een warmtewisselaar is een direct resultaat van de wisselwerking tussen drie fundamentele fysische mechanismen van overdracht van thermische energie. Het begrijpen van hun rol is cruciaal om te doorgronden hoe deze apparaten worden ontworpen en geoptimaliseerd.

Geleiding (conductie): de rol van materialen en wanddiktes

Geleiding is het proces waarbij thermische energie wordt overgedragen door direct contact tussen moleculen binnen een vast materiaal, zonder macroscopische beweging van materie. In een warmtewisselaar vindt geleiding plaats door de wanden die beide media scheiden. De snelheid van dit proces hangt af van twee hoofd factoren: de warmtegeleidingscoëfficiënt van het materiaal en de dikte van de wand. Materialen met een hoge warmtegeleidingscoëfficiënt (bijvoorbeeld koper, aluminium, roestvast staal) vergemakkelijken de warmtestroom. Hoe dunner de wand, hoe minder thermische weerstand deze biedt en hoe efficiënter de uitwisseling.

Convectie (stroming): warmteoverdracht door beweging van media

Convectie is het mechanisme van warmteoverdracht dat plaatsvindt als gevolg van macroscopische beweging van een vloeistof (vloeistof of gas). In een warmtewisselaar geeft het stromende verwarmende medium warmte af aan de wand via convectie, en het te koelen medium neemt het ook via convectie van de wand op. De efficiëntie van dit proces hangt af van de eigenschappen van de vloeistof (dichtheid, viscositeit, soortelijke warmte) en het karakter van zijn stroming. In de directe nabijheid van de wand vormt zich een zogenaamde grenslaag, waar de snelheid van de vloeistof verminderd is, wat de belangrijkste weerstand vormt voor warmteoverdracht.

Warmtestraling (radiatie): wanneer is het van belang?

Straling is de overdracht van energie via elektromagnetische golven, waarvoor geen materieel medium nodig is. Elk lichaam met een temperatuur hoger dan het absolute nulpunt straalt warmtestraling uit. In de meeste standaardtoepassingen van warmtewisselaars (bijvoorbeeld in HVAC-systemen), waar temperaturen relatief laag zijn, is het aandeel van radiatie in de totale warmte-uitwisseling verwaarloosbaar en vaak verwaarloosd. Het wordt echter het dominante mechanisme in hoogtemperatuu toepassingen, zoals industriële ovens, stoomketels of warmtewisselaars in elektriciteitscentrales.

Hoe deze mechanismen samenwerken in de constructie van een warmtewisselaar

In een typische warmtewisselaar werken alle drie de mechanismen in een nauwe opeenvolging. Thermische energie van het warme medium wordt overgedragen naar het oppervlak van de wand door convectie. Vervolgens stroomt deze energie door het materiaal van de wand via geleiding. Ten slotte wordt aan de andere kant van de wand de energie weer opgenomen door het koude medium, weer op basis van convectie. De totale efficiëntie van het proces wordt beperkt door de langzaamste van deze stappen, wat ingenieurs in acht nemen bij het ontwerpen van de geometrie en selectie van materialen.

Algemeen werkingsprincipe van een warmtewisselaar

De basis van de werking van elke warmtewisselaar is de tweede wet van de thermodynamica, die stelt dat warmte spontaan stroomt van een lichaam met een hogere temperatuur naar een lichaam met een lagere temperatuur. Dit apparaat creëert gecontroleerde omstandigheden zodat dit proces zo efficiënt mogelijk plaatsvindt.

Rol van de twee media

Bij het proces van warmte-uitwisseling zijn altijd ten minste twee media betrokken: het verwarmende medium, dat de energiebron is en warmte afgeeft, en het koelende medium (of te verwarmen medium), dat deze warmte opneemt. Deze media kunnen vloeistoffen zijn (bijvoorbeeld water, glycol, olie), gassen (bijvoorbeeld lucht, waterdamp, rookgassen) of vloeistoffen die van aggregatietoestand veranderen (bijvoorbeeld koelmiddelen tijdens verdamping of condensatie).

Noodzaak van temperatuurverschil en drukverval

De drijvende kracht van het hele proces is het temperatuurverschil (ΔT) tussen het warme en het koude medium. Hoe groter dit verschil, hoe intensiever de warmtestroom. Wanneer de temperaturen van beide media gelijk worden, stopt de warmte-uitwisseling. Hierbij moet het temperatuursverloop worden onderscheiden van het drukverval. Een drukverschil is nodig om de stroming van media door de warmtewisselaar te veroorzaken en in stand te houden, maar het temperatuurverschil is direct verantwoordelijk voor de overdracht van thermische energie.

Het belang van het warmtewisselingsoppervlak voor efficiëntie

De hoeveelheid warmte die per tijdseenheid wordt overgedragen (warmtestroom) is recht evenredig met het warmtewisselingsoppervlak – oftewel het totale oppervlak van de wanden waardoor warmte wordt overgedragen. Daarom streven constructeurs ernaar om dit oppervlak te maximaliseren in het kleinst mogelijke volume van het apparaat. Hiertoe worden onder andere pakketten van dunne, gegolfde platen, bundels dunne buisjes of ribben gebruikt, die het effectieve contactoppervlak vele malen vergroten.

Fundamentele energiebalans – behoud van energie

Volgens de eerste wet van de thermodynamica (wet van behoud van energie) is in een ideale, perfect geïsoleerde warmtewisselaar de hoeveelheid thermische energie die door het warme medium wordt afgegeven gelijk aan de hoeveelheid thermische energie die door het koude medium wordt opgenomen. In werkelijkheid treden er altijd enige warmteverliezen naar de omgeving op, maar in goed ontworpen apparaten zijn deze minimaal. Deze fundamentele energiebalans is het uitgangspunt voor alle technische berekeningen met betrekking tot het ontwerpen en selecteren van warmtewisselaars.

Classificatie van warmtewisselaars: types en hun principes

Warmtewisselaars kunnen op vele manieren worden geclassificeerd, afhankelijk van het gekozen criterium. Twee van de meest fundamentele indelingen hebben betrekking op de wijze van warmte-uitwisseling en de onderlinge opstelling van de stromen van de vloeistoffen.

Indeling naar wijze van warmte-uitwisseling

• Warmtewisselaars met directe werking (contactapparaten): De media hebben direct contact met elkaar en mengen. Een voorbeeld is een koeltoren, waar water wordt gekoeld door direct contact met lucht.
• Warmtewisselaars met indirecte werking (contactloze apparaten): De media worden gescheiden door een vaste wand. Deze zijn verder onder te verdelen in:

• Recuperatoren (schermwisselaars): Warmte wordt continu overgedragen door de wand die beide gelijktijdig stromende vloeistoffen scheidt. Dit is de grootste en meest voorkomende groep warmtewisselaars (bijvoorbeeld platen-, schaal- en buiswisselaars).
• Regeneratoren (wisselaars met een bed): Warmte-uitwisseling gebeurt discontinu. Eerst verwarmt de hete vloeistof de vaste vulstof (het bed), waarna de koude vloeistof, door hetzelfde bed stromend, de daarin opgeslagen warmte opneemt. Voorbeelden zijn roterende warmtewisselaars gebruikt bij recuperatie.

Indeling naar opstelling van de stromen van media

• Meestroming (parallelle stroming): Beide media stromen in dezelfde richting door de warmtewisselaar. Het temperatuurverschil is het grootst aan de inlaat en neemt af langs de stroomweg.
• Tegenstroom: Media stromen in tegengestelde richtingen. Een dergelijke opstelling zorgt voor de meest constante temperatuurverschillen over de gehele lengte van de warmtewisselaar en is thermodynamisch het meest efficiënt, waardoor de grootste temperatuurveranderingen van de media bereikt kunnen worden.
• Kruisstroom: De stromen van media stromen loodrecht op elkaar. Dit is een opstelling die vaak wordt aangetroffen in warmtewisselaars voor gas-vloeistof, bijvoorbeeld in automobielkoelers.

Gedetailleerd werkingsprincipe van geselecteerde typen warmtewisselaars

De constructie van een warmtewisselaar hangt direct samen met zijn bestemming. Verschillende types apparaten realiseren het algemene principe van warmte-uitwisseling op een manier die is geoptimaliseerd voor specifieke werkomstandigheden.

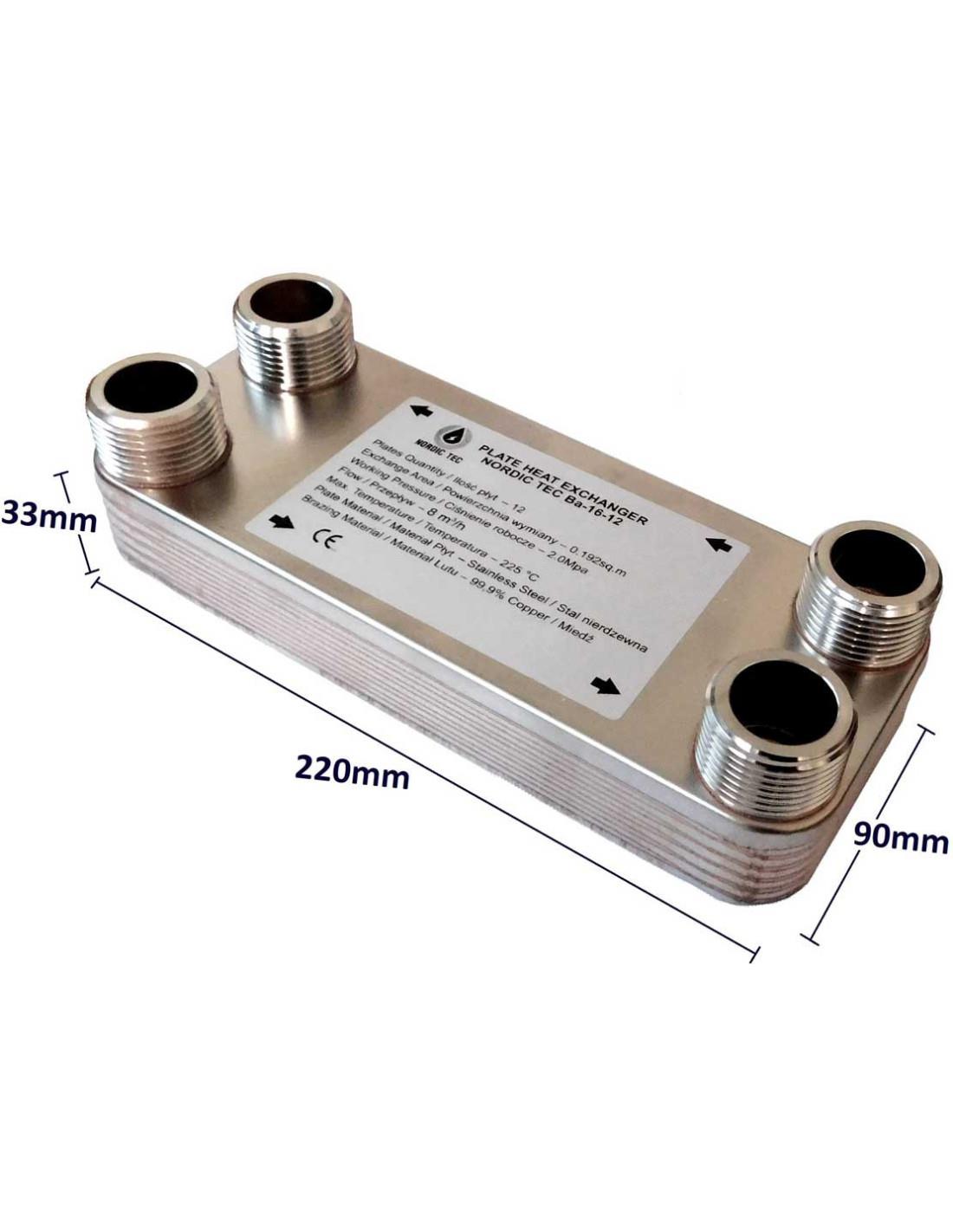

Plaatwarmtewisselaars

Bestaan uit een pakket dunne, geprofileerde (gegolfde) metalen platen, die gelast of geschroefd zijn. Tussen de platen ontstaan smalle kanalen, waar afwisselend warm en koud medium doorstromen, meestal in tegenstroomopstelling. Het golven van de platen intensiveert turbulente stroming, wat de warmteoverdrachtscoëfficiënt aanzienlijk verhoogt, en het grote aantal platen zorgt voor een enorm warmtewisselingsoppervlak in een compacte behuizing. Ze zijn ideaal voor vloeistof-vloeistof toepassingen, bijvoorbeeld in systemen voor warm tapwater en centrale verwarming.

Schalen buiswarmtewisselaars

Dit is een van de oudste en meest wijdverspreide constructies in de industrie. Ze bestaan uit een bundel buizen die in een cilindrische mantel is geplaatst. Eén medium stroomt in de buizen, en het andere medium in de ruimte tussen de buizen en de mantel. Ze zijn uiterst robuust, bestand tegen hoge drukken en temperaturen, wat ze onmisbaar maakt in de chemische, petrochemische industrie en energiesector.

Recuperatoren en roterende warmtewisselaars

Recuperator is de algemene naam voor een schermwisselaar, vaak gebruikt in de context van ventilatiesystemen voor warmteterugwinning. Afgevoerde lucht uit een gebouw verwarmt (of koelt) verse lucht die van buiten wordt toegevoerd, zonder vermenging. Een roterende warmtewisselaar is een soort regenerator, waarin een roterende rotor (opgebouwd uit materiaal met een grote warmtecapaciteit) afwisselend wordt bestroomd door de afvoer- en toevoerluchtstroom, en zo energie transporteert.

Bodemwarmtewisselaar (BWW)

Deze maakt gebruik van de constante, relatief hoge temperatuur van de bodem op een diepte van enkele meters. Ventilatielucht bestemd voor een gebouw, voordat deze de ventilatie-unit bereikt, stroomt door een systeem van in de grond begraven buizen. In de winter wordt deze voorverwarmd, en in de zomer voorgekoeld, wat het energieverbruik van het HVAC-systeem aanzienlijk vermindert.

Factoren die van invloed zijn op de efficiëntie en selectie van een warmtewisselaar

De prestaties van een warmtewisselaar zijn niet constant. Ze zijn afhankelijk van een reeks ontwerp- en bedrijfsfactoren, waarvan optimalisatie de sleutel is om de gewenste resultaten te bereiken.

Geometrie en constructiematerialen

Zoals vermeld bevorderen materialen met een hoge warmtegeleidingscoëfficiënt en kleine wanddiktes de efficiëntie. De geometrie van de stroomkanalen is van cruciaal belang voor de intensivering van convectie. Speciaal profileren van platen of het gebruik van inzetstukken in buizen heeft tot doel turbulente stroming te veroorzaken, die de warmteoverdracht drastisch verbetert in vergelijking met rustige laminaire stroming.

Drukval in de warmtewisselaar

Intensivering van warmte-uitwisseling, bijvoorbeeld door het verhogen van de stroomsnelheid of het toepassen van geometrie die turbulentie veroorzaakt, heeft een prijs – namelijk een toename van stromingsweerstand, oftewel drukval. Dit betekent dat pompen of ventilatoren met meer vermogen moeten werken, wat meer elektrische energie verbruikt. Het selecteren van een warmtewisselaar is altijd een compromis tussen maximale thermische efficiëntie en aanvaardbare drukval.

Optimalisatie van de stroming

Het karakter van de stroming is van fundamenteel belang. Laminaire stroming (gelaagde stroming) kenmerkt zich door een lage menging van de vloeistof, wat resulteert in een dikke grenslaag en slechte warmteoverdracht. Turbulente stroming veroorzaakt intensieve menging, verkleint de dikte van de grenslaag en verbetert de warmteoverdrachtscoëfficiënt aanzienlijk. Daarom zijn bijna alle moderne warmtewisselaars ontworpen om onder turbulente stromingsomstandigheden te werken.

Warmtebalansvergelijking en logaritmisch gemiddeld temperatuurverschil (LMTD)

Voor precisieontwerp van warmtewisselaars gebruiken ingenieurs geavanceerde tools. De fundamentele warmtebalansvergelijking maakt het mogelijk de vereiste prestaties te bepalen. Omdat het temperatuurverschil tussen de media echter verandert langs de warmtewisselaar, kan voor berekeningen geen eenvoudig rekenkundig gemiddelde worden gebruikt. Het logaritmisch gemiddeld temperatuurverschil (LMTD) wordt toegepast, dat nauwkeurig de werkelijke, gemiddelde drijvende kracht van het warmte-uitwisselingsproces weergeeft voor meestroming en tegenstroom.

Toepassing van warmtewisselaars in de praktijk

De werkingstheorie van warmtewisselaars vindt zijn weerspiegeling in talloze toepassingen. Een van de meest voorkomende voorbeelden is hun rol in huishoudelijke en commerciële verwarmingssystemen.

Verwarmings- en koelsystemen

In moderne cv-installaties vervult een warmtewisselaar (meestal een platenwisselaar) een cruciale scheidingsfunctie van kringen. Hij scheidt het gesloten kring van de ketel van de verwarmingskring (bijvoorbeeld radiatoren of vloerverwarming). Een dergelijke opstelling beschermt de ketel tegen verontreinigingen (slib, ketelsteen) uit de installatie, stelt beide kringen in staat om bij verschillende drukken en temperaturen te werken en vergemakkelijkt de hydraulische regeling van het hele systeem. In koelsystemen werken warmtewisselaars als verdampers (warmte opnemend) en condensors (warmte afgevend), en vormen zo het hart van elke koelcyclus.

Samenvatting

Het werkingsprincipe van warmtewisselaars is gebaseerd op fundamentele natuurwetten, die de techniek heeft weten samen te brengen in hooggespecialiseerde en efficiënte apparaten. Van eenvoudige warmtegeleiding door materiaal, via het complexe proces van convectie in stromende media, tot de selectie van de juiste geometrie en stromingsopstelling – elk element is gericht op het maximaliseren van energieoverdracht bij minimale verliezen.

De belangrijkste conclusies uit de analyse zijn:

• Warmtewisselaars zijn essentieel voor efficiënt energiemanagement in de industrie, energiesector en bouw.
• Hun werking is een synergie van geleiding, convectie en (onder specifieke omstandigheden) straling.
• De keuze van het type warmtewisselaar (plaat-, schaal- en buiswisselaar, etc.) en de stromingsopstelling (tegenstroom) wordt bepaald door de specificiteit van de toepassing en het streven naar maximale efficiëntie.

In een tijdperk van stijgende energiekosten en toenemend ecologisch bewustzijn zal de rol van warmtewisselaars alleen maar groter worden. Ze zijn niet alleen technische componenten, maar strategische hulpmiddelen waarmee restwarmte kan worden teruggewonnen, installaties kunnen worden beschermd en de CO2-voetafdruk aanzienlijk kan worden verminderd. Daarom vormen de juiste selectie, installatie en regelmatig onderhoud van deze apparaten een cruciale investering in de betrouwbaarheid, veiligheid en energie-efficiëntie van elk systeem waarin ze worden toegepast.
